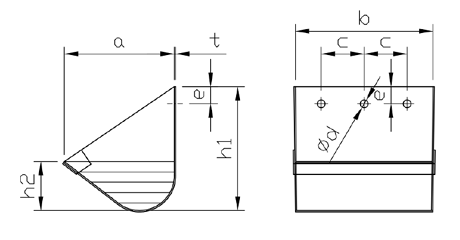

ลูกกระพ้อแบบเชื่อมประกอบ รุ่นก้นตื้น [ขนาดตามมาตรฐาน DIN 15231]
Elevator buckets: welded steel plate accordance with DIN 15231

การใช้งาน : เหมาะใช้ในการลำเลียงวัสดุที่มีน้ำหนักเบา เช่น แป้ง, แกลบ, ผลิตผลทางการเกษตร

กลุ่มผู้ใช้ : โรงสี, โรงมัน, โรงปุ๋ย, โรงอาหารสัตว์ โรงน้ำตาล, โรงไฟฟ้าชีวมวล, อุตสาหกรรมอาหาร, อุตสาหกรรมเคมี



รุ่น	ขนาด (mm.)							ขนาดรูเจาะ d(mm.)	จำนวน รูเจาะ	ความจุ (ลิตร)
	b	a	h1	h2	t*	c	e
80xt	80	75	67	24	2	40	15	7	2	0.1
100xt	100	90	80	28	2	50	20	7	2	0.16
125xt	125	106	95	34	2	63	20	9.5	2	0.28
160xt	160	125	112	40	2	80	20	9.5	2	0.5
180xt	180	135	120	42	2	125	25	11.5	2	0.65
200xt	200	140	125	45	2	125	25	11.5	2	0.8
250xt	250	160	140	50	2	80	25	11.5	3	1.25
315xt	315	180	160	56	2	112	25	11.5	3	1.93
400xt	400	200	180	63	2	100	25	11.5	4	3.15
500xt	500	224	200	71	3.2	100	25	14	5	4.84

* t = สามารถสั่งผลิตที่ความหนาที่ต้องการได้
** = วัสดุ สามารถสั่งเป็น เหล็กเหนียว, สแตนเลส
*** = สามารถสั่งขนาดตามต้องการได้
**** = ตำแหน่งและขนาดของรูเจาะสามารถสั่งตามต้องการได้

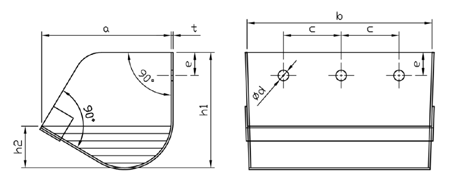

ลูกกระพ้อแบบเชื่อมประกอบ รุ่นก้นลึกปานกลาง [ขนาดตามมาตรฐาน DIN 15233]
Elevator buckets: welded steel plate accordance with DIN 15233

การใช้งาน : เหมาะใช้ในการลำเลียงวัสดุที่มีน้ำหนักปานกลาง เช่น ข้าว, ผลผลิตทางการเกษตร, หิน, ทรายแห้ง, ซีเมนต์

กลุ่มผู้ใช้ : โรงสี, โรงมัน, โรงปุ๋ย, โรงอาหารสัตว์, โรงน้ำตาล, โรงไฟฟ้าชีวมวล, โรงหล่อ, อุตสาหกรรมอาหาร, อุตสาหกรรมเคมี

รุ่น	ขนาด (mm.)							ขนาดรูเจาะ d(mm.)	จำนวน รูเจาะ	ความจุ (ลิตร)
	b	a	h1	h2	t*	c	e
160x140xt	160	140	160	63	2	80	25	9.5	2	0.95
160x160xt	160	160	180	71	2	80	25	9.5	2	1.2
200x160xt	200	160	180	71	2	125	25	11.5	2	1.5
250x180xt	250	180	200	80	2	80	25	11.5	3	2.4
250x200xt	250	200	224	90	2	80	25	11.5	3	3
315x200xt	315	200	224	90	3	112	25	11.5	3	3.75
400x224xt	400	224	250	100	3	100	35	11.5	4	5.9
500x250xt	500	250	280	112	4	100	40	14	5	9.3
630x280xt	630	280	315	125	4	100	40	14	6	14.6
800x315xt	800	315	355	140	5	112	50	14	7	23.3
1,000x355xt	1,000	355	400	160	5	112	50	14	9	37.6

* t = สามารถสั่งผลิตที่ความหนาที่ต้องการได้
** = วัสดุ สามารถสั่งเป็น เหล็กเหนียว, สแตนเลส
*** = สามารถสั่งขนาดตามต้องการได้
**** = ตำแหน่งและขนาดของรูเจาะสามารถสั่งตามต้องการได้

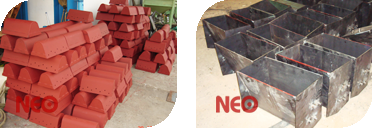

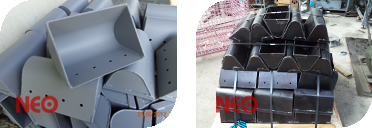

ตัวอย่างและการนำไปใช้งาน
